Advance 5
Das flexible Multitalent für 300 bis 1.600 kg Tragkraft
Der VESTNER Advance 5 gewährleistet mit modernster Antriebstechnik, ruhiger Laufleistung und systemoffene Steuerung eine zuverlässige und wirtschaftliche Aufzugsanlage. Mit Tragkräften von 300 bis 1.600 kg und einer Fahrhöhe von bis zu 40 m bzw. 16 Haltestellen ist der Advance 5 vielseitig einsetzbar. Besonders interessant für Planer: Die Schachtkopf-Höhe von 3,45 m ist reduzierbar auf 2,65 m, die Schachtgrube mit 1,05 m reduzierbar auf 0,4 m (bis 1.000 kg). Kurze Planungszeit und sichere Terminplanung: Unsere Planungsmappe bringt Sie schnellstens in die Ausführungsphase, von der Schachtplanung bis zu allen Details.
![Vestner - Advance 5](https://www.vestner.de/wp-content/uploads/2022/02/DSC09745_Retusche_NEU-scaled.jpg)
Individuell, attraktiv und smart
- Attraktive Ausstattungsvarianten für alle Gebäudearten
- EN81-70: Normgerechte Kabinen und Tableaus
- Optimale Laufruhe durch kunststoffbeschichtete Stahlseile
- Planung leicht gemacht, bis zum Gebäudebetrieb inkl. Gebäudeautomatisierung
- Montagefreundlich: Kurze Montagezeiten -> geringere Kosten!
- Wartungsfreundlich: leicht zugängliches Servicepaneel
- Budgetfreundlich: Integration in Prozesse der Hausverwaltung, präventive Wartung
- Energieeffizienz Klasse A möglich
Wichtige Merkmale
- Tragkraft 300 bis 1.600 kg
- ohne Maschinenraum
-
mit und ohne Schachtgerüst möglich
-
auf Wunsch individuelle Ausgestaltung
![Vestner - Advance 5](https://www.vestner.de/wp-content/uploads/2022/01/DSC09767-scaled.jpg)
Technische Angaben

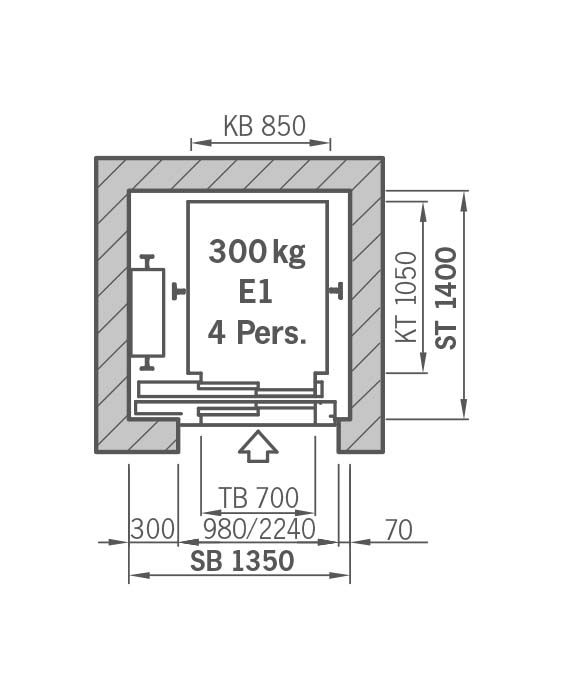

Tragkraft (kg) | 300 | 450 | 600 | 1000 | 1000 Quer | 1275 | 1600 |
---|---|---|---|---|---|---|---|
Personen | 4 | 6 | 8 | 13 | 13 | 17 | 21 |
Geschwindigkeit (m/s) | 1,0 | 1,0 | 1,0 / 1,6 | 1,0 / 1,6 | 1,0 / 1,6 | 1,0 / 1,6 | 1,0 / 1,6 |
Haltestellen max. | 12 | 12 | 16 | 16 | 16 | 16 | 16 |
Fahrhöhe bis (m) | 30 | 30 | 40 | 40 | 40 | 40 | 40 |
Kabinengröße b x t (m) | 0,85 x 1,05 | 1,00 x 1,30 | 1,10 x 1,40 | 1,10 x 2,10 | 2,10 x 1,10 | 1,20 x 2,30 | 1,40 x 2,40 |
Kabinenhöhe (m) | 2,20 | 2,20 | 2,20 | 2,20 | 2,20 | 2,20 | 2,20 |
Türgröße b x h (m) | 0,70 x 2,10 | 0,80 x 2,10 | 0,90x2,10 | 0,90 x 2,10 | 1,30 x 2,10 | 1,10 x 2,10 | 1,30 x 2,10 |
Schachtbreite (m) | 1,35 | 1,50 | 1,60 | 1,60 | 2,60 | 1,95 | 2,15 |
Schachttiefe einseitiger Zugang (m) | 1,40 | 1,65 | 1,75 | 2,45 | 1,55 | 2,65 | 2,75 |
Schachttiefe zweiseitiger Zugang (m) | 1,85 | 1,95 | 2,65 | 1,65 | 2,85 | 2,95 | |
Schachtgrube 1,00 m/s normal (m) | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 |
Schachtgrube 1,00 m/s verkürzt (m) | 0,40 | 0,40 | 0,40 | 0,40 | |||
Schachtgrube 1,6 m/s (m) | 1,20 | 1,20 | 1,20 | 1,20 | 1,20 | ||
Schachtkopf 1,0 m/s normal (m) | 3,45 | 3,45 | 3,45 | 3,45 | 3,45 | 3,85 | 3,85 |
Schachtkopf 1,0 m/s verkürzt (m) | 2,65 | 2,65 | 2,65 | 2,65 | |||
Schachtkopf 1,6 m/s (m) | 3,65 | 3,65 | 3,65 | 4,05 | 4,05 |
Bei abweichenden Wünschen kontaktieren Sie bitte Ihren VESTNER-Berater.
Ausstattung
Handlauf
Handlauf auf einem Fries montiert (100 mm)
![Advance 5 - Handlauf rund](https://www.vestner.de/wp-content/uploads/2022/02/handlauf_rund.jpg)
Variante 1 „gebogen“
Edelstahl geschliffen, Ø 32 mm, zur Wand geschlossen
Entspricht EN81-70
![Advance 5 - Handlauf gerade](https://www.vestner.de/wp-content/uploads/2022/02/handlauf_gerade.jpg)
Variante 2 „gerade“
Edelstahl geschliffen, Ø 32 mm, gerade Enden, für Rückwände
Entspricht EN81-70
Beleuchtung
Alle Kabinendecken-Varianten in abgehängter Bauweise mit energiesparender LED-Technik. Alle Deckenoberflächen sind möglich beschichtet in Weiß oder Schwarz sowie in Edelstahl geschliffen oder poliert.
![Advance 5 - LED Spots](https://www.vestner.de/wp-content/uploads/2022/02/led_spots.jpg)
LED Spots
LED
![Advance 5 - Glasdecke](https://www.vestner.de/wp-content/uploads/2022/02/glasdecke.jpg)
Glasdecke
mit LED-Röhren
![Advance 5 - Decke Squares](https://www.vestner.de/wp-content/uploads/2022/02/decke_squares.jpg)
Decke Squares
mit LED-Röhren
![Advance 5 - Decke Stripes](https://www.vestner.de/wp-content/uploads/2022/02/decke_stripes.jpg)
Decke Stripes
Mit LED-Röhren
![Advance 5 - LED Paneel](https://www.vestner.de/wp-content/uploads/2022/02/led_paneel.jpg)
LED-Paneel
vollflächig beleuchtetes LED-Paneel
![Advance 5 - Decke Stones](https://www.vestner.de/wp-content/uploads/2022/02/decke_stones.jpg)
Decke Stones
mit LED-Röhren
Die Oberflächenvarianten des VESTNER Advance 5 ermöglichen große Gestaltungsfreiheit: Wählen Sie für Kabinenwände aus 2 Edelstahlvarianten, 6 Farbtönen für Pulverbeschichtungen sowie 10 Colorglas-Farbtönen. Kombinieren Sie mit einer der 11 Bodenvarianten oder bauseitigem Belag – mit Leichtigkeit wird der Advance 5 zu einem attraktiven Teil Ihres architektonischen Konzepts.
Pulverbeschichtung
6 Farbvarianten. Ausführung der Portalbleche in gleichfarbiger Oberfläche.
![Weiß-RAL-9016](https://www.vestner.de/wp-content/uploads/2022/01/Weiss-RAL-9016.jpg)
Weiß RAL 9016
![Beige RAL 1019](https://www.vestner.de/wp-content/uploads/2022/01/Beige-RAL-1019-1.jpg)
Beige RAL 1019
![Blau RAL 5014](https://www.vestner.de/wp-content/uploads/2022/01/Blau-RAL-5014.jpg)
Blau RAL 5014
![Weißaluminium RAL 9006](https://www.vestner.de/wp-content/uploads/2022/01/Weissaluminium-RAL-9006.jpg)
Weißaluminium RAL 9006
![Dunkelgrau RAL 7010](https://www.vestner.de/wp-content/uploads/2022/01/Dunkelgrau-RAL-7010.jpg)
Dunkelgrau RAL 7010
![Kieselgrau RAL 7032](https://www.vestner.de/wp-content/uploads/2022/01/Kieselgrau-RAL-7032.jpg)
Kieselgrau RAL 7032
Edelstahl
Die klassische Oberfläche in 2 Strukturvarianten bietet die Vorzüge hoher technischer Anmutung, Robustheit und leichter Pflege.
![Edelstahl geschliffen](https://www.vestner.de/wp-content/uploads/2022/01/Adv5_Seite4_Edelstahlgeschliffschoe-xy-Kopie-1.jpg)
Edelstahl geschliffen
![Edelstahl Leinen](https://www.vestner.de/wp-content/uploads/2022/01/Edelstahl-Leinen.jpg)
Edelstahl Leinen
Colorglas
Großflächige Glaselemente machen die Kabine auf attraktivste Weise extrem pflegeleicht und dauerhaft schön.
![rotorange](https://www.vestner.de/wp-content/uploads/2022/02/rotorange.jpg)
Rotorange RAL 2001
![softgrün](https://www.vestner.de/wp-content/uploads/2022/02/softgruen.jpg)
Softgrün RAL 8615
![ultramarinblau](https://www.vestner.de/wp-content/uploads/2022/02/ultramarinblau.jpg)
Ultramarinblau RAL 5002
![perlweiß](https://www.vestner.de/wp-content/uploads/2022/02/perlweiss.jpg)
Perlweiß RAL 1013
![tiefschwarz](https://www.vestner.de/wp-content/uploads/2022/02/tiefschwarz.jpg)
Tiefschwarz RAL 9005
![hellbraun](https://www.vestner.de/wp-content/uploads/2022/02/hellbraun.jpg)
Hellbraun RAL 1236
![fehgrau](https://www.vestner.de/wp-content/uploads/2022/02/fehgrau.jpg)
Fehgrau RAL 7000
![signalweiß](https://www.vestner.de/wp-content/uploads/2022/02/signalweiss.jpg)
Signalweiß RAL 9003
![weißaluminium](https://www.vestner.de/wp-content/uploads/2022/02/weissaluminium.jpg)
Weißaluminium RAL 9006
![graualuminium](https://www.vestner.de/wp-content/uploads/2022/02/graualuminium.jpg)
Graualuminium RAL 9007
Der Kabinenboden kann zu jedem Bodenbelag außerhalb der Kabine harmonisch oder auch kontrastierend gestaltet werden. Laut EN81-70 hilft Menschen mit Sehbehinderung ein kontrastierend gewählter Boden zur besseren Unterscheidung der Flächen.
Kunststoff
Strapazierfähige Kunststoffböden, mit marmorierter Musterung, passend zu allen Wandvarianten.
![Schwarz](https://www.vestner.de/wp-content/uploads/2022/02/schwarz.jpg)
Schwarz
![Betongrau](https://www.vestner.de/wp-content/uploads/2022/02/betongrau.jpg)
Betongrau
![Blau](https://www.vestner.de/wp-content/uploads/2022/02/blau.jpg)
Blau
![Vulkangrau](https://www.vestner.de/wp-content/uploads/2022/02/vulkangrau.jpg)
Vulkangrau
![Beige](https://www.vestner.de/wp-content/uploads/2022/02/beige.jpg)
Beige
Noppen
Strapazierfähige Noppenböden, farbige Akzente, zu allen Wandfarben attraktiv.
![Noppen Grau](https://www.vestner.de/wp-content/uploads/2022/02/noppen_grau.jpg)
Noppen Grau
![Noppen Schwarz](https://www.vestner.de/wp-content/uploads/2022/02/noppen_schwarz.jpg)
Noppen Schwarz
Metall
Bodenbelag in bewährter Struktur. Robust, authentisch.
![Alu Riffelblech](https://www.vestner.de/wp-content/uploads/2022/02/alu_riffelblech.jpg)
Alu Riffelblech
Granit
Edel und haltbar. Die bewährte Variante, die Pflegeleichtigkeit und Langlebigkeit garantiert. Polierte Oberfläche.
![Granit Schwarz, Star Galaxy](https://www.vestner.de/wp-content/uploads/2022/02/granit_schwarz.jpg)
Granit Schwarz, Star Galaxy
![Granit Beige, Terra](https://www.vestner.de/wp-content/uploads/2022/02/granit_beige.jpg)
Granit Beige, Terra
![Granit Grau, Hisar](https://www.vestner.de/wp-content/uploads/2022/02/granit_grau.jpg)
Granit Grau, Hisar
Absenkung für bauseitigen Steinbelag
Ist ein Steinbelag vorgesehen, liefern wir optional den Kabinenboden mit einer Absenkung von 20 mm. Die lichte Kabinenhöhe bleibt damit erhalten.
Sockel
Umlaufender Sockel, Edelstahl geschliffen, Höhe 100 mm.
Spiegel
Halbhoch mit Handlauf oder volle Höhe mit/ohne Handlauf. An der Rückwand und/oder an der Seitenwand.
![Halbhoher Spiegel](https://www.vestner.de/wp-content/uploads/2022/02/halbhoher_spiegel.jpg)
Halbhoher Spiegel
halbhoch über einem Handlauf
![Raumhoher Spiegel](https://www.vestner.de/wp-content/uploads/2022/02/raumhoher_spiegel.jpg)
Raumhoher Spiegel
volle Wandhöhe plus Handlauf
![Flächenspiegel](https://www.vestner.de/wp-content/uploads/2022/02/flaechen_spiegel.jpg)
Flächen Spiegel
volle Wandhöhe ohne Handlauf
Die Komponenten Beleuchtung/Kabinendecke, Handlauf und Spiegel prägen das Gesamtbild einer Kabine sehr stark. VESTNER Advance 5 bietet eine große Kombinationsvielfalt, die zusätzlich auch eine normgerechte Ausstattung möglich macht. Besuchen Sie unseren Konfigurator und lassen Sie sich ein individuelles Angebot erstellen.
